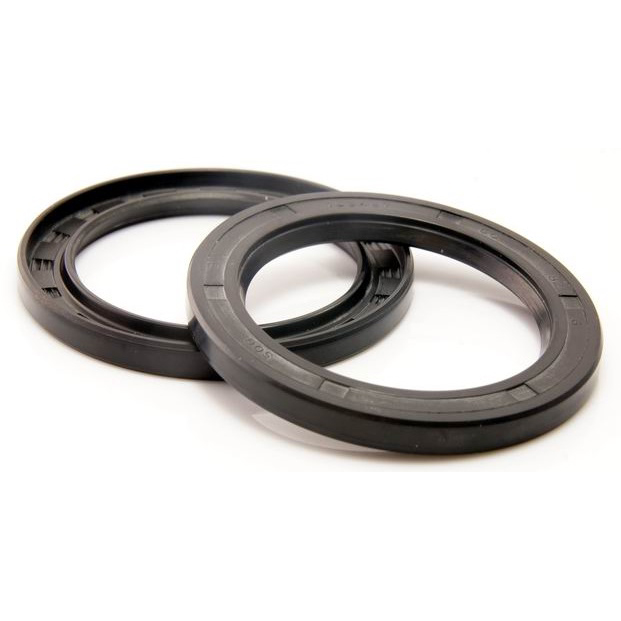

Масляний ущільнювач типу TC з подвійною кромкою для двигунів і високих температур

Скелетний масляний ущільнювач типу TC, периферійна гума, внутрішня повна упаковка, масляний ущільнювач з подвійною кромкою і пружиною всередині, також відомий як кільце ущільнювача з кромкою. Це одна з поширених стандартних моделей скелетного масляного ущільнювача, також відома як ущільнювач з кромкою, стандартний масляний ущільнювач. Він належить до роторних масляних ущільнювачів, які використовуються для ущільнення в маслі та пильних умовах, витримуючи тиск в межах 0,03 МПа (0,3 кгс/м²) і широко використовується. Залежно від різних умов використання, тиску та температури, вибирають різний матеріал. Поширені матеріали включають: масляний ущільнювач з бутиловою гумою, масляний ущільнювач з фторовою гумою, масляний ущільнювач з силіконовою гумою тощо.

1. Особливості:
   • Висока герметичність: масляні ущільнювачі типу TC розроблені для забезпечення відмінної герметичності, щоб запобігти витоку масла або інших рідин.
   • Висока стійкість до стирання: контактна поверхня каркасного сальника зазвичай виготовляється з зносостійкого матеріалу, який має хорошу стійкість до стирання.
   • Висока термостійкість: здатні нормально працювати в умовах підвищеної температури, придатні для середовища з високою температурою.
   • Хороша пилостійкість: ефективно запобігає потраплянню зовнішнього пилу та частинок всередину обладнання.
   • Хімічна стійкість: залежно від різних матеріалів, деякі масляні ущільнювачі типу TC також можуть протистояти ерозії певних хімічних речовин.
2. Конструкція каркасного сальника типу TC в основному включає такі частини:
   • Каркас: використовується для забезпечення опорної сили та здатності ущільнювача зберігати форму.
   • Ущільнювальна кромка: в основному контактує з поверхнею валу і забезпечує ущільнювальний ефект, зазвичай виготовляється з еластичного матеріалу, такого як Вітон, Неопрен. Конструкція ущільнювальної кромки забезпечує хороші ущільнювальні характеристики.
   • Пилозахисна кромка: деякі сальники типу TC оснащені додатковою пилозахисною кромкою для додаткового запобігання потраплянню пилу та частинок у зону ущільнення.
   • Пружина: з внутрішньої сторони ущільнювальної кромки зазвичай передбачена невелика пружина для підтримки контактного тиску між ущільнювальною кромкою і валом, що забезпечує ущільнювальний ефект.
3. Принцип роботи масляного ущільнювача типу TC базується на таких пунктах:
   • Тиск ущільнювальної кромки: ущільнювальна кромка утворює ущільнювальну поверхню на поверхні обертового вала, запобігаючи витоку рідини або газу за рахунок тертя. Функція пружини полягає в підтримці контактного тиску між ущільнювальною кромкою і валом для забезпечення ефекту ущільнення.
   • Скелетна опора: скелет забезпечує структурну опору, яка дозволяє ущільнювальній кромці залишатися в правильному положенні і зберігати стабільність форми.
   • Функція захисту від пилу: пилозахисна кромка запобігає потраплянню зовнішніх частинок у зону ущільнення, тим самим продовжуючи термін служби ущільнювача.

Властивості матеріалу та застосування

Масляні ущільнювачі скелетного типу – TC Бутилові гумові масляні ущільнювачі:Характеризуються винятковою стійкістю до бензину та аліфатичних вуглеводневих масел, поступаючись лише полісульфідній гумі, акрилату та фтореластомеру, та перевершуючи інші гуми загального призначення. Мають хорошу термостійкість, кращу герметичність, стійкість до стирання та водостійкість, а також сильну адгезійну силу. Недоліками є погана стійкість до холоду та озону, низька міцність та еластичність, погана кислотостійкість, погана електроізоляція та погана стійкість до полярних розчинників. Діапазон температур: приблизно від -25 °C до +100 °C. В основному використовується у виробництві різних маслостійких виробів, таких як шланги, ущільнювальні вироби тощо.

Маслостійке ущільнення скелетного типу — фтореластомерне маслостійке ущільнення TC:Високотемпературний масляний ущільнювач, який характеризується високою термостійкістю; фторкаучуковий масляний ущільнювач з кислото- та лугостійкістю, маслостійкістю, маслостійка гума також може бути стійкою до високих температур у масляному ущільнювачі; електроізоляція, механічні властивості, хімічна стійкість, озоностійкість, стійкість до атмосферного старіння є відмінними. Діапазон робочих температур: від -25 °C до +250 °C. Недоліки: погана технологічність, погана морозостійкість, висока ціна, низька еластичність і проникність. В основному використовується в оборонній промисловості для виробництва літаків, ракет на вакуумно-стійких, високотемпературних, хімічно стійких ущільнювальних матеріалах, шлангах або інших деталях, а також в автомобільній промисловості.

Масляний ущільнювач скелетного типу – TC силіконовий масляний ущільнювач:Висока і низька термостійкість, відмінна електроізоляція, висока стійкість до термічного окислення і озону, а також стійкість до масел, розчинників, хімікатів тощо, що дозволяє застосовувати силіконову гуму в різних масляних середовищах, кислотних середовищах, середовищах з хімічними розчинниками. Недоліки: нижча механічна міцність, стійкість до масел, розчинників і погана стійкість до кислот і лугів, більш складна вулканізація, вища ціна. Діапазон робочих температур: від -55 °C до +225 °C. Водночас, завдяки особливим характеристикам силіконового гумового ущільнювача, він широко використовується в авіації, приладобудуванні, виробництві електронних та електричних приладів, навігації, металургії, машинобудуванні, автомобілебудуванні, медицині та охороні здоров’я та інших галузях.
