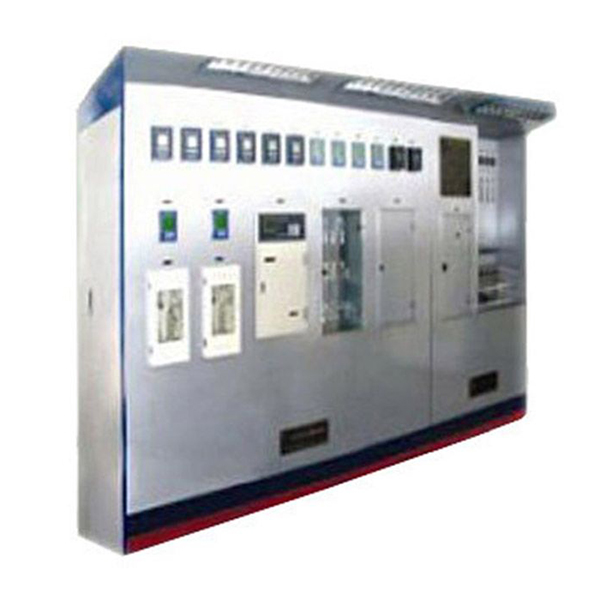

Система відбору та аналізу проб пари та води для електростанцій

Система відбору проб пари та води в основному використовується для безперервного відбору та тестування проб водяної пари на теплових електростанціях та в інших системах водяної пари з високою температурою та високим тиском. Вона забезпечує стабільну роботу теплового обладнання та надає надійні проби для подальшого аналізу завдяки точному процесу відбору проб та хорошій системі контролю температури. Цей пристрій відіграє важливу роль у забезпеченні надійності роботи обладнання та оптимізації управління, особливо у забезпеченні точності та стабільності проб водяної пари.

Система відбору та аналізу проб пари та води Структурні компоненти

1. Рама охолодження та розгерметизації: використовується для охолодження та розгерметизації водяної пари, щоб забезпечити відповідність температури та тиску відібраної водяної пари стандартним вимогам.
2. Рама для ручного відбору проб: забезпечує інтерфейс для ручного відбору проб, що зручно для персоналу, який бере проби.
3. Стійка приладової панелі (опціональний термостат): для встановлення та обслуговування відповідних вимірювальних приладів або обладнання для регулювання температури.

Принцип роботи

Система відбору проб пари та води працює за принципом охолодження, а потім розгерметизації, щоб забезпечити збір проб водяної пари при відповідній температурі та тиску. Завдяки налаштуванню процесу зниження температури та тиску, система запобігає втраті тепла або тиску проби під час збору та забезпечує репрезентативність і точність проби.

Система відбору та аналізу проб пари та води Характеристики обладнання

1. Спочатку охолодження, а потім розгерметизація: для забезпечення відповідності зразка водяної пари стандартам відбору проб, щоб уникнути змін у зразку через надмірно високу температуру або тиск.
2. Високонапірний клапан: імпортний високонапірний клапан має високу стійкість до розмивання, що подовжує термін його служби.
3. Двоступеневий захист від тиску: двоступеневий захист від тиску для забезпечення рівномірності потоку зразка та безпеки системи.
4. Система термостата: відкрита система термостата, може стабільно контролювати температуру води зразка на рівні 25 °C ± 1 °C, щоб забезпечити стабільність зразка.
5. Система фільтрації води: завдяки поєднанню грубої та тонкої фільтрації зменшується вплив домішок на процес відбору проб, а обслуговування є простим і зручним.

Система відбору та аналізу проб пари та води Параметри продуктивності

• Максимальна стійкість до температури та тиску: пристрій витримує температуру та тиск до 560 °C та 32 МПа.
• Вихідний потік води зразка: від 1000 до 3000 мл/хв.
• Тиск на виході: від 0,2 до 0,5 МПа.
• Температура на виході: температура води для відбору проб регулюється в межах температури охолоджувальної води на вході t±2°C.
• Захист від вологи: вологість можна довільно встановлювати в діапазоні від 0 до 99 °C.
• Захист від тиску: запобіжний клапан встановлений на тиск відкриття 0,7 МПа.
