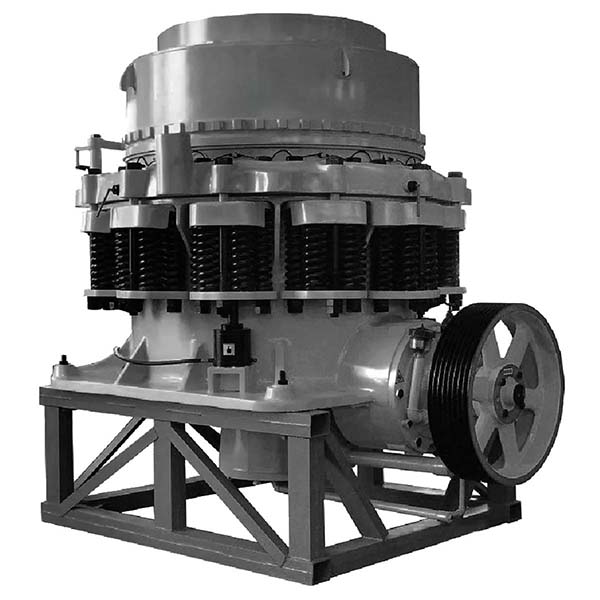

пружинна конусна дробарка

Пружинна конусна дробарка має дуже хороший захист від перевантаження

Пружинна конусна дробарка широко використовується в багатьох галузях, таких як гірничодобувна промисловість, металургія, виробництво будівельних матеріалів, будівництво автомагістралей, залізниць, хімічна промисловість тощо. Вона в основному використовується для дроблення руд і гірських порід середньої та вище середньої твердості, і особливо підходить для використання в процесах вторинного та третинного дроблення.

Зв'яжіться з нами
Опис

Опис продукту «Весняна конусна дробарка»

Стандартний типзазвичай використовується для грубого та середнього подрібнення, атип з короткою головкоювикористовується для середнього та дрібного подрібнення. Обладнання має високий коефіцієнт подрібнення, може ефективно обробляти різні руди, а зернистість вихідного матеріалу є більш однорідною.

Принцип роботи пружинної конусної дробарки

Вона в основному складається з рами, нерухомого конусного вузла, рухомого конусного вузла, пружинного механізму, чашкоподібної частини рами валу, системи передачі та допоміжної електричної системи, системи змащення тонким маслом, гідравлічної системи очищення порожнини тощо. Під час роботи двигун приводить в рух ексцентрикову втулку, яка обертається через трикутний ремінь, велике ремінне колесо, передавальний вал, малу конічну шестерню та велику конічну шестерню. Обертання ексцентрикової втулки змушує вісь дробильного конуса обертатися та коливатися. Між рухомим конусом і нерухомим конусом утворюється кільцеподібна дробильна порожнина, в якій матеріал піддається багаторазовому впливу, такому як удар, видавлювання, згинання тощо. Завдяки періодичному наближенню та віддаленню дробильної стінки від молярної стінки матеріал поступово подрібнюється. Після декількох циклів видавлювання, удару та згинання матеріал подрібнюється до необхідного розміру і, нарешті, вивантажується через випускний отвір.

Особливості пружинної конусної дробарки

  1. Гідравлічна система очищення порожнини:Гідравлічна система забезпечує швидке очищення порожнини, що скорочує час капітального ремонту та підвищує ефективність роботи обладнання.
  2. Електрично охолоджувана станція тонкого масла:Забезпечує безперервне змащування обладнання, зменшує втрати на тертя і продовжує термін служби зношуваних деталей.
  3. Гідравлічний циліндр забезпечує силу дроблення:Гідравлічний циліндр має сильну силу дроблення, що забезпечує стабільність і ефективність роботи дробарки.
  4. Захист від перевантаження кольоровими металами:Коли в камеру дроблення потрапляє сторонній предмет, що не підлягає дробленню, система захисту від перевантаження може вчасно спрацювати, щоб уникнути пошкодження обладнання.
  5. Гідравлічне регулювання отвору для вивантаження:Регулювання отвору для вивантаження здійснюється за допомогою гідравлічної системи, яка може швидко і гнучко налаштовуватися відповідно до вимог подрібнення.
  6. Сухе масляне ущільнення:Використання системи сухого масляного ущільнення зменшує проблему витоку масла з обладнання та підтримує чистоту робочого середовища.
  7. Менше пилу, хороше робоче середовище:Конструкція обладнання розроблена з урахуванням зменшення утворення пилу, щоб забезпечити більш здорове та безпечне робоче середовище.
  8. Ламінована конструкція дробарки:Застосування принципу ламінованого дроблення робить процес дроблення більш ефективним, розмір готового матеріалу є однорідним, а зношувані деталі менше зношуються.

Області застосування пружинної конусної дробарки

  1. Металургійна промисловість:Використовується для дроблення металевих руд, таких як залізна руда, мідна руда тощо.
  2. Будівельна промисловість:Використовується для середнього та дрібного подрібнення на лініях з виробництва піску та гравію, таких як будівельний пісок та подрібнення каменю.
  3. Дорожньо-будівельна промисловість:Для виробництва високоякісного заповнювача, що відповідає високим стандартам будівництва автомагістралей, залізниць, злітно-посадкових смуг аеропортів тощо.
  4. Хімічна промисловість:Підходить для подрібнення деяких мінералів середньої твердості для підготовки хімічної сировини або промислових порошків.
  5. Гірнича промисловість:Використовується для подрібнення різних руд, особливо для переробки руд середньої та високої твердості.
Технічні параметри
Пружинна конусна дробарка має дуже хороший захист від перевантаження
Технічні характеристики Модель Тип камери Діапазон отвору для вивантаження Максимальний розмір подачі Продуктивність (тонн/год) Вага (тонн) Потужність (кВт)
PYF900 PYFB0910 Стандартна дрібна Від 9 до 22 мм 85 Від 45 до 91 12,4 75
PYFB0917 стандартна груба від 13 до 38 мм 150 59 до 163 12,24
PYFB0918 Стандартний Дуже грубий Від 25 до 38 мм 150 Від 118 до 163 12,24
PYFD0904 коротка головка з тонким від 3 до 13 мм 35 від 27 до 90 13,2
PYFD0906 Коротка головка середня Від 3 до 16 мм 51 Від 27 до 100 13.3
PYFD0907 коротка і товста голова від 6 до 19 мм 65 від 59 до 127 13,3
PYF1300 PYFB1313 Стандартна тонка Від 13 до 31 мм 115 Від 108 до 181 21,5 160
PYFB1321 Стандартний середній Від 16 до 38 мм 178 Від 132 до 253 21,2
PYFB1324 стандартна груба від 19 до 51 мм 205 від 172 до 349 21,2
PYFB1325 Стандартна надгруба Від 25 до 51 мм 220 Від 236 до 358 21,1
PYFD1308 коротка головка з тонким від 6 до 16 мм 78 від 82 до 163 20,6
PYFD1310 коротка і товста голова від 8 до 25 мм 89 від 109 до 227 20,7
PYFD1313 коротка товста головка від 16 до 25 мм 113 від 209 до 236 20,8
PYF1600 PYFB1620 Стандартна тонка Від 16 до 38 мм 178 Від 181 до 327 37 250
PYFB1624 Стандартний середній Від 22 до 51 мм 205 Від 258 до 417 36,7
PYFB1626 стандартна груба від 25 до 64 мм 228 від 299 до 635 36,5
PYFB1636 Стандартна надгруба Від 38 до 64 мм 313 431 до 630 36,3
PYFD1607 коротка головка з тонким від 5 до 13 мм 60 мм Від 90 до 209 36,7
PYFD1608 Коротка головка середня Від 6 до 19 мм 76 Від 136 до 281 36,5
PYFD1613 коротка і товста головка від 10 до 25 мм 113 від 190 до 336 36,5
PYFD1614 коротка товста головка від 13 до 25 мм 129 від 253 до 336 36,3
