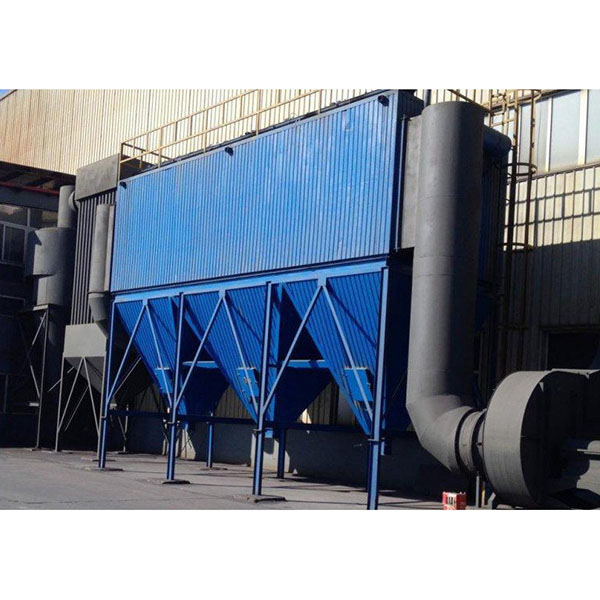

Імпульсний струменевий пиловловлювач з очищенням камери

Огляд імпульсного струменевого пиловловлювача

На відміну від традиційного рукавного фільтра, імпульсний рукавний пиловловлювач використовує повітряний потік високого тиску для миттєвого струменевого очищення пилу, що прилипає до поверхні фільтрувального рукава, тим самим підтримуючи фільтрувальний рукав чистим і продовжуючи термін служби обладнання.
Конструкція такого пиловловлювача є міцною, основний корпус зазвичай зварюється з вуглецевої сталі товщиною 5 мм або більше, а внутрішня частина оснащена мішковим блоком, каркасом, імпульсною системою розпилення, бункером для золи та пристроєм для вивантаження золи. Технічні характеристики продукту є різноманітними і підходять для промислового застосування різних розмірів.

Особливості імпульсного струменевого пиловловлювача

• Висока точність фільтрації: поверхня фільтрувального мішка може ефективно уловлювати частинки пилу розміром до 0,3 мікрон, з ефективністю фільтрації понад 99,9%.
• Модульна конструкція: кожна фільтрувальна камера може бути очищена окремо, що дозволяє гнучко адаптуватися до різних умов роботи.
• Висока адаптивність: може обробляти повітряний потік з високим навантаженням і концентрацією пилу до 1000 г/м³.
• Зручне обслуговування: фільтрувальний мішок легко встановлюється і замінюється, а обладнання працює стабільно і надійно.
• Низький рівень викидів: концентрація пилу у вихлопних газах після очищення зазвичай нижча за 30 мг/м³, що значно перевищує більшість національних стандартів викидів.

Переваги імпульсного струменевого пиловловлювача

• Висока ефективність очищення від пилу: використання імпульсного струменя + камерний режим очищення від пилу в автономному режимі, ретельне продування, не впливає на нормальну фільтрацію інших фільтрувальних мішків, значно покращує ефективність видалення пилу та термін служби фільтрувального мішка.
• Низьке енергоспоживання: інтелектуальне управління імпульсним клапаном, помірна інтенсивність продувки, економія споживання стисненого повітря, зниження експлуатаційних витрат.
• Стабільна робота системи: розумна конструкція, рівномірний розподіл повітряного потоку, ефективне уникнення перевантаження фільтрувальних мішків і локального зносу.
• Спрощене технічне обслуговування: інтелектуальна система управління може контролювати різницю тиску та цикл очищення від золи в режимі реального часу, що зручно для дистанційного управління та попередження про несправності.
• Гнучка конфігурація: різноманітні комбінації кількості та довжини мішків (наприклад, 32, 64, 96, 128 мішків, довжина мішків 2450 мм та 3060 мм), щоб задовольнити потреби різної продуктивності.
• Адаптація до суворих умов: в холодних районах можна додати ізоляцію та нагрівальні пристрої, щоб забезпечити нормальну роботу обладнання взимку.

Принцип роботи імпульсного струменевого пиловловлювача

Відпрацьовані гази, що містять пил, надходять у пиловловлювач через повітрозабірник і спочатку стикаються з похилою перегородкою, яка відхиляє потік, а грубі частинки пилу падають безпосередньо в пиловий бункер завдяки інерційному осіданню, утворюючи попередній збір пилу. Решта дрібного пилу піднімається разом з повітряним потоком і проходить через фільтрувальний мішок, підтримуваний металевим каркасом. Пил затримується і прилипає до зовнішньої поверхні фільтрувального мішка, а чисте повітря після очищення надходить у камеру чистого повітря через фільтрувальний мішок і виводиться через повітрозабірник.
Коли накопичення пилу на зовнішній поверхні фільтрувального мішка досягає заданої кількості, датчик перепаду тиску надсилає сигнал, і система управління запускає імпульсний клапан, миттєво випускаючи стиснене повітря, яке швидко розпилюється всередині фільтрувального мішка через трубу продувки, і поверхня фільтрувального мішка короткочасно роздувається і сильно трясеться, так що прилиплий пил виштовхується в бункер для золи.
Конструкція автономного пилоуловлювача в окремих камерах призупиняє потік повітря в камері під час процесу пилоуловлювання, запобігаючи вторинному підняттю пилу та покращуючи загальний ефект пилоуловлювання та стабільність обладнання.

Області застосування імпульсного рукавного пиловловлювача

• Будівельна промисловість: подрібнення на цементному заводі, охолодження клінкеру, подрібнення, пил на даху складу та інші процеси пилоуловлювання.
• Металургійна промисловість: агломераційні машини на металургійних заводах, електродугові печі, випускні отвори доменних печей та інші системи пилоуловлювання димових газів.
• Хімічна промисловість: добрива, барвники, хімічні реактори та інші процеси очищення пилу та димових газів.
• Гірничодобувна промисловість: гірничодобувна промисловість, збагачення руди, дроблення та просіювання пилу.
• Деревообробна та фармацевтична промисловість: видалення пилу з систем транспортування та сушіння тирси, лікарських порошків.
• Енергетична промисловість: підготовка вугільного пилу, очищення димових газів вугільних котлів та системи виробництва електроенергії з відпрацьованого тепла.
• Переробка відходів: димові гази від спалювання відходів, система очищення від пилу цеху переробки твердих відходів.

Завдяки високій ефективності, стабільності, адаптивності та іншим характеристикам, імпульсний струменевий пиловловлювач став одним із сучасних промислових засобів очищення та видалення пилу на підприємствах.
