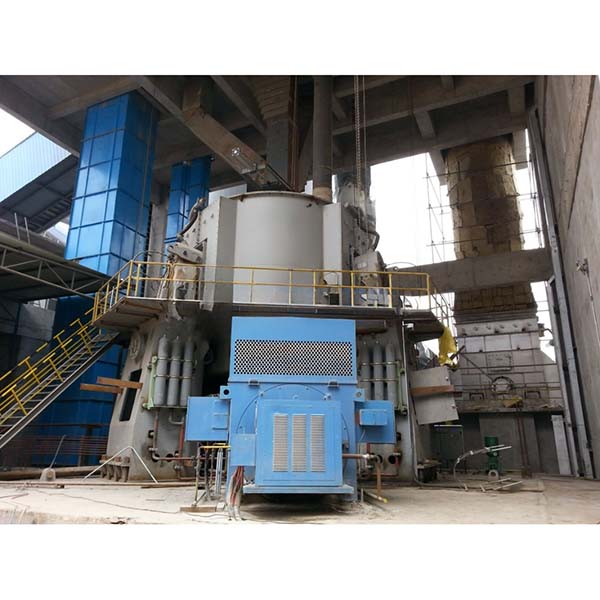

вертикальний валковий млин для попереднього подрібнення з функцією енергозбереження

Огляд вертикального валкового млина для попереднього подрібнення

Вертикальний валковий млин для попереднього подрібнення поєднує в собі конструктивні особливості плоских дискових і конічних подрібнювальних валків, а також розрізає, стискає і подрібнює матеріал під високим тиском за допомогою декількох симетрично обертових конічних валків.

Принцип роботи вертикального валкового млина для попереднього подрібнення

Основні компоненти включають двигун, редуктор, шліфувальний диск, шліфувальний валик, гідравлічний пристрій та мастильний пристрій. Матеріал надходить у центр млина через вхідний жолоб, і під дією відцентрової сили, що створюється обертанням млина, матеріал викидається в зону подрібнення. У цей час, завдяки трьом симетричним обертанням конічного валка, що здійснюються під дією високого тиску, матеріал зрізається, видавлюється, подрібнюється і подрібнюється. Подрібнений матеріал потрапляє в нижню оболонку млина через зовнішнє кільце подрібнювального диска і за допомогою скребкової пластини скребком потрапляє в нижній жолоб. Цей процес, що відбувається під постійним високим тиском, може значно підвищити ефективність подрібнення і зменшити споживання енергії.

Вертикальний валковий млин попереднього подрібнення реалізує зрізання та екструзійне подрібнення матеріалу за допомогою комбінованої конструкції плоского диска та конічного подрібнювального валка. Після того, як матеріал потрапляє на подрібнювальний диск, він під високим тиском потрапляє в зону подрібнення, і за допомогою відцентрової сили матеріал безперервно екструдується та подрібнюється подрібнювальними валками, що дозволяє досягти мети подрібнення. Подрібнений матеріал потрапляє в нижню оболонку через зовнішній край подрібнювального диска, а потім вивантажується.

Особливості вертикального валкового млина для попереднього подрібнення

1. Високоефективне подрібнення:У поєднанні з конструкцією плоского диска і конічного шліфувального валка, це покращує ефективність подрібнення матеріалів.
2. Автоматична робота:Подрібнювальний валик має функцію автоматичного підйому, що дозволяє реалізувати запуск без навантаження, зменшити навантаження на запуск двигуна, зменшити ручне втручання та підвищити безпеку та зручність експлуатації.
3. Конструкція з низьким зносом:Між шліфувальним валиком і шліфувальним диском передбачений зазор, а також кінцевий вимикач, щоб уникнути тертя металу. Завдяки примусовому змащуванню та герметичній конструкції зменшується знос і подовжується термін служби.
4. Економія енергії та зменшення споживання:У порівнянні з традиційним валковим пресом, вертикальний валковий млин для попереднього подрібнення дозволяє значно зменшити споживання енергії, досягаючи ефекту енергозбереження від 30% до 40% і одночасно підвищуючи ефективність виробництва.

Переваги вертикального валкового млина для попереднього подрібнення

1. Невелика різниця в тиску ковзання, висока ефективність подрібнення:Завдяки використанню плоского диска та конічної конструкції подрібнювального валка відносна різниця ковзання між подрібнювальним диском та подрібнювальним валком є невеликою, ефективність подрібнення вища, а продуктивність вища за однакових технічних характеристик.
2. Автоматичне підняття валків, запуск без навантаження:Подрібнювальні валки можуть підійматися самостійно, щоб забезпечити запуск без навантаження, зменшити навантаження на запуск двигуна та значно покращити термін служби обладнання та зручність технічного обслуговування.
3. Довгий термін служби, менше технічного обслуговування:Завдяки розумній конструкції змащення підшипників і ущільнення зменшується знос і відмови, знижуються витрати на технічне обслуговування, збільшується термін служби.
4. Збільшення виробництва та зменшення споживання з чудовим ефектом:Завдяки застосуванню нової технології подрібнення виробнича потужність цементного клінкеру може бути збільшена більш ніж на 50%, а споживання електроенергії може бути зменшено на 30-40%, що дозволяє досягти мети енергозбереження, скорочення викидів та високоефективного виробництва.

Області застосування вертикального валкового млина для попереднього подрібнення

• Цементна промисловість:Використовується для попереднього подрібнення цементного клінкеру з метою підвищення ефективності виробництва цементу та зменшення споживання електроенергії.
• Металургійна промисловість:При подрібненні металевих руд допомагає підвищити ефективність переробки руди.
• Хімічна промисловість:При подрібненні всіх видів хімічної сировини відіграє роль у поліпшенні тонкості матеріалів та зменшенні енергоспоживання.
• Будівельна промисловість:Використовується у виробництві різних будівельних матеріалів, таких як вапняк, гіпс тощо.
• Вугільна промисловість:При подрібненні вугілля він зменшує споживання енергії та підвищує ефективність виробництва.
