Мобільна мембранна система генерації азоту для продувки труб

Мобільна мембранна азотна система використовує комбінацію гвинтового низьконапірного повітряного компресора, мембранного азотного сепаратора та високонапірного азотного підсилюючого компресора, що дозволяє отримувати азот високої чистоти з витратою 20 нм³/хв і тиском від 15 до 35 МПа.

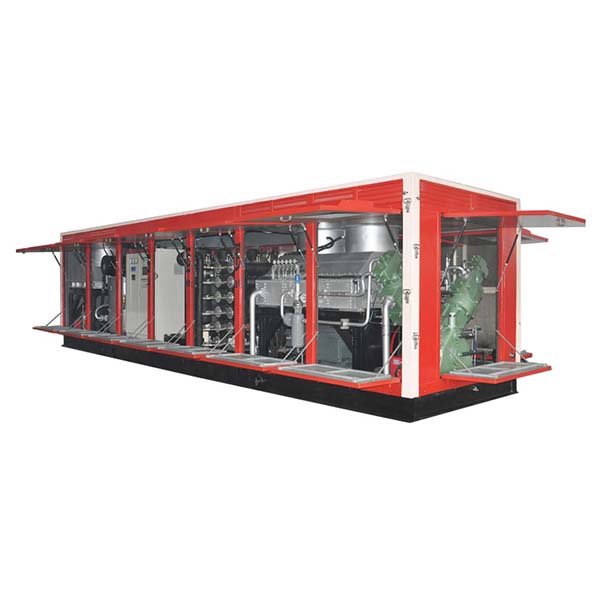

Модульна конструкція на ковзній платформі

Система має модульну конструкцію на полозах, що складається з двох незалежних полозів:
1. Перший блок:Включає модуль повітряного компресора низького тиску та модуль мембранного сепаратора азоту.
2. Другий блок:Включає модуль високого тиску азоту.
Обладнання має повітряне охолодження, приводиться в дію дизельним двигуном, оснащене металевим кожухом і може бути встановлене на шасі транспортного засобу, що робить його придатним для використання на нафтових родовищах та в інших польових умовах.

Особливості мобільної мембранної азотної системи

1. Модульна конструкція:Кожен компонент працює незалежно, що полегшує транспортування, установку та обслуговування.
2. Ефективне виробництво азоту:Використовує технологію мембранного розділення для швидкого та стабільного виробництва азоту високої чистоти (понад 95 %).
3. Не потрібні хімічні речовини:Чисте фізичне розділення без забруднення та побічних продуктів — екологічно безпечне та енергозберігаюче.
4. Високий тиск на виході:Забезпечує азот під високим тиском до 35 МПа для різних промислових потреб.
5. Пристосований до суворих умов:Система з повітряним охолодженням не потребує води, підходить для пустельних, морських, холодних або високотемпературних умов.
6. Широке застосування:Може використовуватися у видобутку нафти та газу, обслуговуванні трубопроводів, видобутку метану з вугільних пластів, на станціях СПГ тощо.

Принцип роботи мобільної мембранної системи генерації азоту

1. Стиснення повітря:Атмосферне повітря стискається до тиску 1,4 МПа за допомогою дизельного гвинтового повітряного компресора, потім фільтрується та осушується для отримання чистого стисненого повітря.
2. Виробництво азоту методом мембранного розділення:Чисте стиснене повітря надходить до мембранного генератора азоту, де кисень, вуглекислий газ і водяна пара виводяться шляхом мембранної дифузії, а азот утримується. В результаті отримують азот чистотою ≥95% і тиском 1,2 МПа.
3. Стиснення під високим тиском:Азот низького тиску підсилюється поршневим підсилювачем з повітряним охолодженням до 15–35 МПа для застосування під високим тиском.

Склад мобільної мембранної азотної системи

• Повітряний компресор:Дизельний або електричний гвинтовий компресор з локальною системою управління.
• Блок генерації азоту з мембраною:Система очищення повітря, мембранний модуль і центральна система управління.
• Насос високого тиску для азоту:Підвищує тиск азоту до 35 МПа для потреб у високому тиску.
• Допоміжні пристрої:Дизельні генератори, паливні баки, контейнери/модулі на полозах (одинарні/подвійні/багаторазові) та допоміжне обладнання, таке як дозувальні насоси для піни, за потреби.

Області застосування мобільної мембранної азотної системи

1. Видобуток та підвищення видобутку нафти на нафтових родовищах:
   • Підтримка тиску в нафтовій свердловині, запобігання обваленню
   • Застосування азоту для підвищення видобутку сирої нафти
   • Газопідйомні операції, зменшення аварійності, збільшення видобутку
   • Процеси кислотного розчинення/розриву пласта для виведення пласта з експлуатації та підвищення видобутку
   • Пропускна здатність пари для поліпшення теплового видобутку
   • Контроль щільності бурового розчину для спеціального буріння
   • Очищення свердловин, зменшення забруднення
   • Носій поверхнево-активної речовини для оптимізації роботи свердловин
2. Обслуговування трубопроводів:
   • Продування трубопроводу для видалення води/домішок
   • Випробування під тиском для забезпечення безпеки
   • Заміна азоту в легкозаймистих трубопроводах
   • Аварійний ремонт для контролю витоків
   • Захист газовим ущільненням для запобігання корозії/окисленню
3. Інші промислові застосування:
   • Видобуток метану з вугільних пластів для рекуперації газу
   • Станції збору природного газу для безпечного зберігання/транспортування
   • Станції прийому СПГ для зберігання при низькій температурі та герметизації азотом
   • Морські бурові установки для вибухозахищених/інертних середовищ
   • Заводи з очищення природного газу для десульфурації, дегідратації, заміщення азотом тощо.
