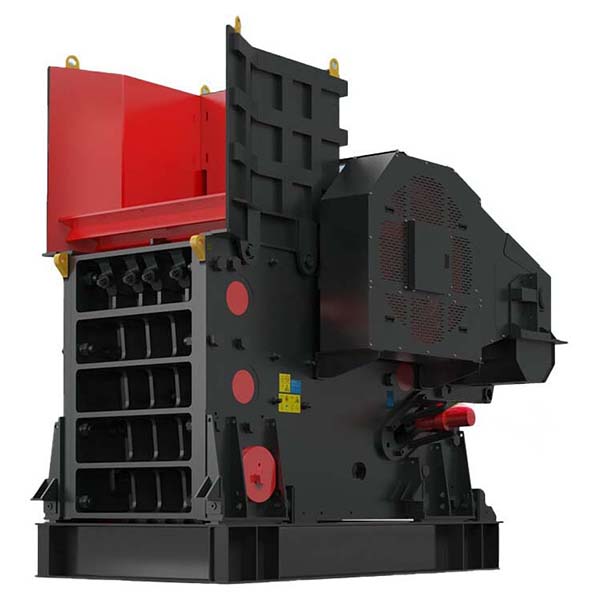

щекова дробарка з глибокою V-подібною камерою дроблення

Щекова дробарка може ефективно виконувати грубе дроблення великих матеріалів, вона є одним із поширених видів обладнання у виробництві дроблення руди і стає незамінним обладнанням у стаціонарній дробильній лінії та мобільній дробильній установці.

Особливості щекової дробарки:

1. невелика площа займання: завдяки компактній конструкції та простій будові щекової дробарки, вона займає менше місця і підходить для робочого середовища з обмеженим простором.
2. великий коефіцієнт подрібнення: щекова дробарка має глибоку V-подібну камеру подрібнення, що дозволяє реалізувати більшу продуктивність подачі, задовольнити потреби в подрібненні більшої кількості матеріалів і підвищити ефективність подрібнення.
3. Високоміцна сталева колінчата пластина: колінчата пластина виготовлена з високоміцної сталевої пластини, яка легша за традиційну чавунну колінчату пластину, і може згинатися при перевантаженні, щоб уникнути поломки та падіння колінчатої пластини і пошкодження інших деталей (наприклад, конвеєрної стрічки).
4. З’єднання гаком і клиновим шпоном: з’єднання між маховиком і головним валом має конструкцію гака і клинового шпона, що робить розбирання і складання маховика більш зручним, а також полегшує технічне обслуговування обладнання і заміну деталей.
5. Система противаги маховика: положення блоку противаги маховика ретельно розроблено для оптимізації динамічного балансування всієї машини, що зменшує вібрацію та покращує плавність і стабільність роботи обладнання.
6. Компактна конструкція: конструкція є легкою та компактною, що економить простір обладнання, робить монтаж та транспортування більш зручними та швидкими, адаптуючись до потреб різних об’єктів.

Принцип роботи щекової дробарки:

На основі способу згинання та стискання, як показано нижче:

1. двигун приводить в рух ремінь і шків, а також рухає рухому щелку вгору і вниз за допомогою ексцентрикового валу.
2. коли рухома щелепа піднімається, кут між колінчастою пластиною і рухомою щелепою стає більшим, а рухома щелепа наближається до нерухомої щелепи, в цей час матеріал в камері дроблення стискається або розрізається на шматки для досягнення мети дроблення.
3. Коли рухома щелепа опускається, кут між колінчастою пластиною і рухомою щелепою стає меншим, рухома щелепа віддаляється від нерухомої щелепи, і матеріал вивантажується через отвір в нижній частині дробильної порожнини.
4. Оскільки двигун обертається безперервно, рухома щелепа періодично виконує операції подрібнення та вивантаження, забезпечуючи таким чином безперервне масове виробництво.

Цей метод роботи не тільки ефективний, але й дозволяє обробляти матеріали різної твердості, що широко використовується в первинному подрібненні руд, каменів та інших матеріалів.

Сфери застосування щекової дробарки:

1. Гірничодобувна промисловість: використовується для первинного дроблення різних руд і підходить для дроблення твердих руд, таких як граніт, кварцит, залізна руда тощо.
2. Металургійна промисловість: використовується для дроблення руди в процесі плавлення, підтримуючи видобуток і переробку металевих мінералів.
3. Будівельна промисловість: підходить для дроблення каменю в кар’єрах, особливо поширена на підприємствах, що виробляють пісок і гравій, і може ефективно подрібнювати великі камені до дрібних зерен.
4. Цементна промисловість: використовується для попереднього подрібнення вапняку, глини та інших цементних сировинних матеріалів, забезпечуючи матеріали для подальшого подрібнення та переробки.
5. Хімічна промисловість: у сфері виробництва добрив, переробки шлаку тощо, використовується для подрібнення різних хімічних сировинних матеріалів або мінералів.
6. Піскова промисловість: як частина лінії з виробництва піску, щекова дробарка здатна подрібнювати великі камені на дрібнозернисті матеріали, придатні для подальшої переробки.

Переваги щекової дробарки:

1. висока ефективність дроблення: глибока V-подібна камера дроблення підвищує ефективність дроблення, матеріал може швидше пройти через камеру дроблення, зменшуючи застій і підвищуючи виробничу потужність.
2. простота в експлуатації: конструкція колінчастої пластини з високоміцної сталі покращує термін служби, зменшує частоту технічного обслуговування під час експлуатації та скорочує час простою.
3. Стабільна конструкція: оснащена системою противаги маховика та оптимізованою конструкцією динамічного балансу, вона може зменшити вібрацію та зробити обладнання більш стабільним під час тривалої експлуатації.
4. Економія простору та коштів: компактна конструкція та спрощена структура економлять простір для встановлення та транспортування, а також зменшують витрати на транспортування та встановлення обладнання.
