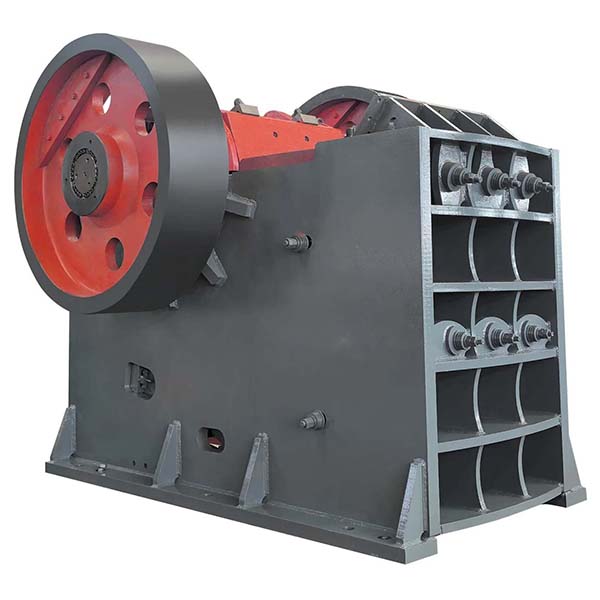

Щекова дробарка для первинного дроблення різних мінеральних порід

Моделі та застосування щекових дробарок

Залежно від конструкції та призначення, поширені моделі щекових дробарок поділяються наPEдля грубого подрібнення таPEXдля середнього або дрібного подрібнення. Вони підходять для подрібнення матеріалів з міцністю на стиск до320 МПа, що охоплює майже всі тверді та середньотверді руди.

Основний принцип роботи щекової дробарки

1. Принцип криволінійного видавлювання:Вся машина в основному складається з рами, рухомої щелепи, нерухомої щелепи, ексцентрикового валу, маховика, колінчастої пластини, регулювального пристрою та системи змащення.
2. Принцип роботи:Під час роботи машини двигун приводить в рух ексцентриковий вал через трикутний ремінь, а ексцентриковий вал приводить в рух рухому щелку, яка рухається вгору і вниз. Коли рухома щелепа рухається вгору, кут між рухомою щелепою та нерухомою щелепою збільшується, що штовхає матеріал, який потрібно затиснути та подрібнити; коли рухома щелепа рухається вниз, кут стає меншим, рухома щелепа відходить від нерухомої щелепи, і подрібнений матеріал вивантажується з випускного отвору під дією сили тяжіння. Ця циклічна дія забезпечує безперервне подрібнення та вивантаження, що підходить для великомасштабного безперервного виробництва.

Основна конструкція та характеристики щекової дробарки

1. Міцна рама, висока ударостійкість:Використання високоміцної зварної сталевої пластини або цільної литої сталевої рами, міцної конструкції, пристосоване до важких умов роботи, особливо для подрібнення великих твердих порід, таких як граніт, базальт тощо.
2. Зносостійкі компоненти, довший термін експлуатації:Рухома щекова пластина та нерухома щекова пластина виготовлені з високомарганцевої сталі, що має хорошу міцність та зносостійкість. Колінчата пластина розроблена як витратна частина, коли обладнання перевантажується, колінчата пластина автоматично ламається, забезпечуючи захист від перевантаження та запобігаючи пошкодженню основних частин.
3. Високоефективна система передачі кінетичної енергії:Поєднання маховика та важкого ексцентрикового валу підвищує інерцію руху рухомої щелепи, забезпечує плавність і безперервність роботи обладнання та зменшує механічний вплив.
4. Гнучке та регульоване вивантаження:Оснащений прокладкою або гідравлічним регулювальним пристроєм, розмір розвантаження можна гнучко регулювати відповідно до потреб, що зручно для поєднання з подальшим дробильним або сортувальним обладнанням.
5. Централізоване змащування, просте обслуговування:Централізована система змащення зменшує необхідність ручного втручання та витрати на технічне обслуговування; рухома щелепа має оборотну конструкцію, одну сторону можна перевернути після зносу, щоб продовжити використання, що підвищує коефіцієнт використання деталей.
6. Інтегрована конструкція двигуна:Інтегрована конструкція корпусу і двигуна, без додаткової установки фундаменту, проста в монтажі, компактна, підходить для використання в польових і мобільних дробильних станціях.

Сфери застосування щекової дробарки

• Видобуток корисних копалин:Металева руда (залізна руда, мідь, золото, свинцево-цинкова руда тощо), неметалева руда (вапняк, кварцит, тальк тощо).
• Виробництво піщано-гравійної суміші:Використовується у виробництві механічного піску, бетонних агрегатів, подрібненні всіх видів природного каменю, такого як граніт, базальт, бруківка тощо.
• Регенерація будівельних матеріалів:Подрібнення бетонних блоків, будівельних відходів тощо для реалізації переробки ресурсів.
• Вугільна промисловість:Для попереднього подрібнення вугільних блоків; також використовується в хімічній та гідротехнічній інженерії для попередньої підготовки частинок для системи подрібнення.

Матеріали, що підходять для щекової дробарки

• Граніт, базальт, річкові гальки, вапняк, доломіт
• Залізна руда, золота руда, мідна руда, боксит
• Кварцовий пісок, пірофіліт, шлак, сланець
• Будівельні відходи, бетонні блоки, вугілля тощо.
