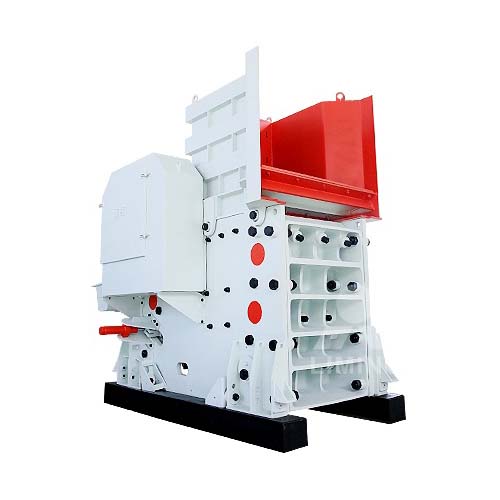

Щекова дробарка CX для твердих і високоабразивних руд

Огляд щекової дробарки CX

Щекова дробарка CX може ефективно виконувати операції грубого та середнього подрібнення і підходить для обробки широкого спектру матеріалів з міцністю на стиск до300 МПа. Завдяки вдосконаленій конструкції та високим стандартам якості виробництва дробарка серії CX стала одним з найпопулярніших дробильних пристроїв на ринку.

Особливості щекової дробарки CX

1. Оптимізована конструкція дробильної камери:Завдяки багаторазовій оптимізації конструкції розмір дробильної камери дробарки CX збільшено, а великий хід і крутий нахил колінчастої пластини роблять нижній хід дробильної камери більшим, пропускна здатність матеріалу підвищується, а ефективність дроблення значно поліпшується.
2. Знімний незварний каркас:Конструкція рами розділена і з’єднана болтами, а не зварена, що дозволяє уникнути концентрації напруги, що виникає під час зварювання, а конструкція є більш компактною і міцною, що забезпечує довгострокову стабільну роботу обладнання.
3. Подвійний клиновий регулювальний пристрій:Клинчастий пристрій регулювання отвору для вивантаження підтримує механічне або гідравлічне регулювання, що дозволяє швидко і точно регулювати розмір отвору для вивантаження, спрощуючи експлуатацію і підвищуючи ефективність виробництва.
4. Амортизатор з еластичним обмежувачем:Завдяки використанню блоку з еластичним обмежувачем і гумового амортизатора він ефективно поглинає пікове навантаження вібрації, зменшує вплив між дробаркою і фундаментом, зменшує втомне пошкодження фундаменту і одночасно продовжує термін служби обладнання.
5. Інтегрована основа двигуна:Основа двигуна інтегрована в корпус дробарки, що економить місце для установки; схема натягу ременя з шарнірним з’єднанням робить передачу потужності більш стабільною, а регулювання — простішим.
6. Високоякісні матеріали та точна обробка:Ключові компоненти, такі як передня стінка, задня стінка, рухомий корпус щелепи, корпус підшипника, виготовлені з легованої литої сталі, а головний вал виготовлений з кованого матеріалу, стійкого до високих ударних навантажень, що підвищує довговічність обладнання. Основні деталі мають точну обробку, що забезпечує високу точність і тривалий термін експлуатації.

Принцип роботи щекової дробарки CX

Заснована на традиційній конструкції щекової дробарки. Електродвигун приводить в рух шків через ремінь SPC, змушуючи ексцентриковий вал обертатися, що, в свою чергу, змушує рухомий корпус щелепи рухатися вперед-назад і вгору-вниз. Коли рухома щелепа наближається до нерухомої щелепи, об’єм дробильної камери зменшується, і матеріал стискається або розщеплюється для завершення процесу дроблення. Коли рухома щелепа віддаляється від нерухомої щелепи, об’єм дробильної камери збільшується, і подрібнений матеріал вивантажується через випускний отвір. Таким чином, дробарка здійснює безперервне дроблення і вивантаження матеріалів для завершення операції дроблення.

Завдяки оптимізації конструкції камери дроблення та збільшенню ходу, пропускна здатність матеріалу підвищується, а ефективність дроблення значно поліпшується. Подвійний клиновий регулювальний пристрій робить регулювання випускного отвору більш зручним і швидким, і ви можете вибрати механічний або гідравлічний метод регулювання відповідно до фактичної потреби, що зручно для експлуатації та технічного обслуговування.

Області застосування щекової дробарки CX

• Металургійна промисловість:Використовується для плавлення сировини та подрібнення руди, підходить для первинного подрібнення твердих руд, таких як залізна руда, мідна руда тощо.
• Гірничодобувна промисловість:Використовується для грубого та середнього дроблення руд і є одним з ключових видів обладнання в гірничій промисловості.
• Хімічна промисловість:Щекова дробарка CX може використовуватися для подрібнення різних хімічних руд і шлаків у процесі попередньої обробки хімічної сировини.
• Цементна промисловість:Подрібнення вапняку, кварциту та інших сировинних матеріалів, необхідних для виробництва цементу.
• Будівельна промисловість:У виробництві будівельних матеріалів дробарка CX може обробляти пісок, гравій, щебінь та багато інших будівельних матеріалів.
• Вогнетривкій та керамічній промисловості:Використовується для подрібнення вогнетривких матеріалів, керамічної сировини тощо, щоб забезпечити відповідність сировини вимогам виробництва.

Переваги щекової дробарки CX

1. Високоефективне дроблення:Оптимізована конструкція камери дроблення та великий хід значно покращують ефективність дроблення.
2. Висока міцність:Використання високоміцної легованої сталі та кованих матеріалів дозволяє ефективно протистояти високим ударним навантаженням, що подовжує термін служби обладнання.
3. Зручне обслуговування:Проста конструкція, легкість в експлуатації та оснащення ефективним пристроєм регулювання отвору для вивантаження роблять обслуговування обладнання більш зручним.
4. Економія місця та витрат:Інтегрована конструкція основи двигуна економить простір для монтажу та зменшує витрати на монтаж і обслуговування.
