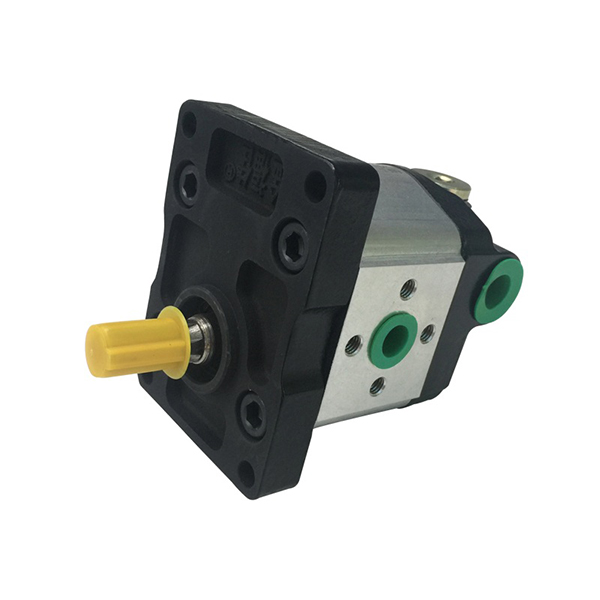

шестерний насос з постійним потоком і клапаном обмеження потоку

Шестерні насоси з постійним потоком широко використовуються в сільськогосподарській техніці та промислових транспортних засобах, особливо в гідравлічних системах рульового управління. Їх вбудований клапан постійного потоку забезпечує стабільний вихідний потік, незалежно від частоти обертання двигуна або коливань навантаження, що робить їх незамінними для точного та надійного гідравлічного управління.

1. Основний принцип роботи

1. Складається з двох шестерень — зазвичай зовнішніх шестерних насосів — що приводяться в рух двигуном або мотором.
2. Обертові шестерні втягують рідину в корпус насоса; зачеплення шестерень штовхає рідину від всмоктувального до нагнітального отвору.
3. Клапан постійного потоку регулює тиск масла за необхідності, щоб підтримувати постійний вихідний потік, незалежно від швидкості обертання двигуна або навантаження.

2. Сценарії застосування

1. Повністю гідравлічне керування:Забезпечує стабільний потік для точного і плавного керування в різних робочих умовах.
2. Гідравлічний підсилювач:Забезпечує надійне, стабільне підсилення рульового управління навіть при високих навантаженнях або низьких швидкостях.

3. Різні способи підключення

1. Кілька варіантів підключення вхідних/вихідних отворів для різних гідравлічних систем і забезпечення безперебійного потоку масла.
2. Різні форми подовження валу та способи кріплення фланця передньої кришки для гнучкої адаптації до різних режимів приводу та конфігурацій системи.

4. Технічні параметри

1. Об’єм на оберт: 6 – 20 мл/об
2. Робочий тиск: 10 МПа
3. Тиск відкриття запобіжного клапана: 12,5 МПа
4. Номінальна швидкість: 2000 об/хв
5. Діапазон робочих швидкостей: 800 – 3000 об/хв

5. Переваги

1. Стабільність:Підтримує постійний потік навіть при коливаннях навантаження та швидкості двигуна, забезпечуючи надійну роботу гідравлічної системи.
2. Висока ефективність:Автоматично регулює тиск для оптимальної роботи, уникаючи втрат енергії.
3. Безпека:Вбудований запобіжний клапан захищає систему від надлишкового тиску для безпечної роботи.

6. Сфера застосування

1. Сільськогосподарська техніка
2. Промислові транспортні засоби
3. Будівельна техніка
4. Судна
5. Гірнича техніка
6. Інші гідравлічні системи, що вимагають стабільного та надійного потоку
